Herramienta Para Sincronizar Encendido y Calibrar Altura de Inyectores Caterpillar C15 C16
UTD004

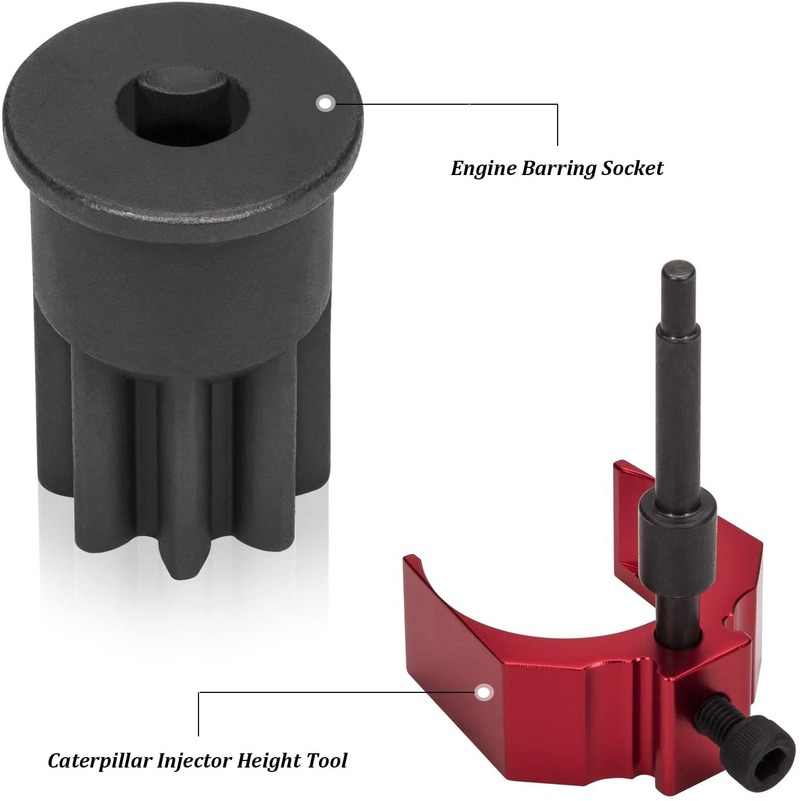

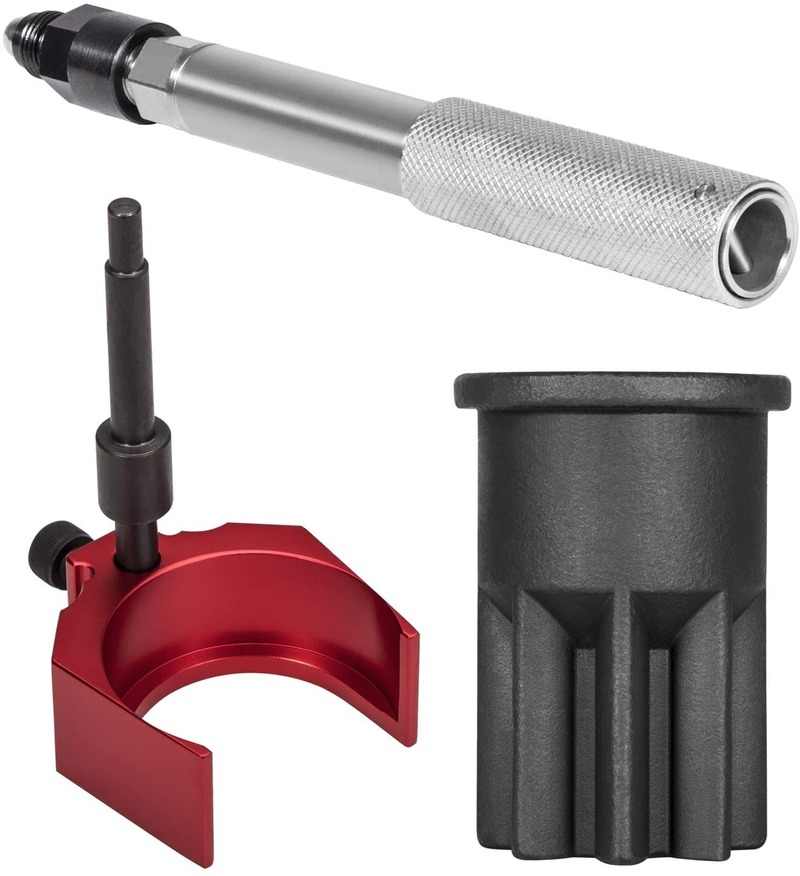

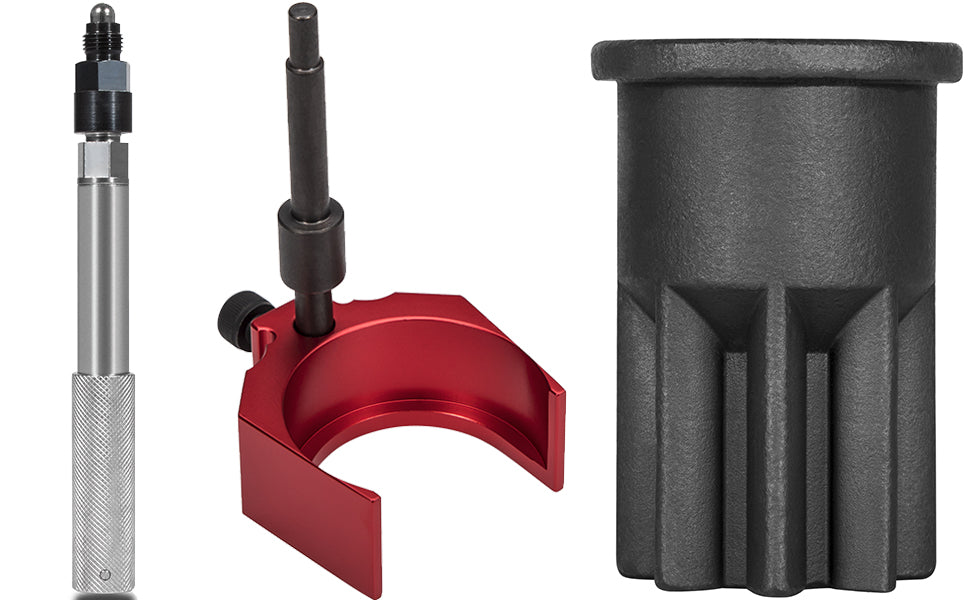

Nuestro juego de herramientas de motor funciona para Caterpillar 3406E, C-15 y C-16, acero al carbono de alta calidad y gran función. (Juego de 3: 1 pasador de sincronización automático; 1 medidor de altura del inyector; 1 toma de barrera del motor).
La herramienta de altura del inyector de ajuste 9U-7227 se utiliza para obtener de forma fácil y precisa una dimensión de 78,0 ± 0.008 in (3,07 ± 0,01 pulgadas) en el inyector. Funciona en el motor Caterpillar 3406E, C-15 y C-16 Cat
El pasador de sincronización automático y el adaptador para motores Caterpillar simplifica el temporizador de la válvula TDC/inyección cuando no se puede utilizar ningún asistente o herramienta de torneado dedicada.
Funciona en motores Cat C-7, C-9, C-11, C-13, C-15, C-16, 3179, 3196, 3200, 3300 y 3400. Sustituye a la herramienta J-42083, 139-7064, 220-2793, ATL-1R, 136-4632.
El casquillo de barrido del motor para girar el motor, hace que el ajuste de inyectores y pestañas de la válvula sea más fácil. Funciona en motores Caterpillar 3200/3406 Series C13/C15/C16/3208/3400/3406e/3508/3512/3500 EUI/MUI y Mack E-7,E-7 ETEC. Reemplazar para 6749 ENL80-0054 y 9S9082 EngineTool
APLICACIÓN

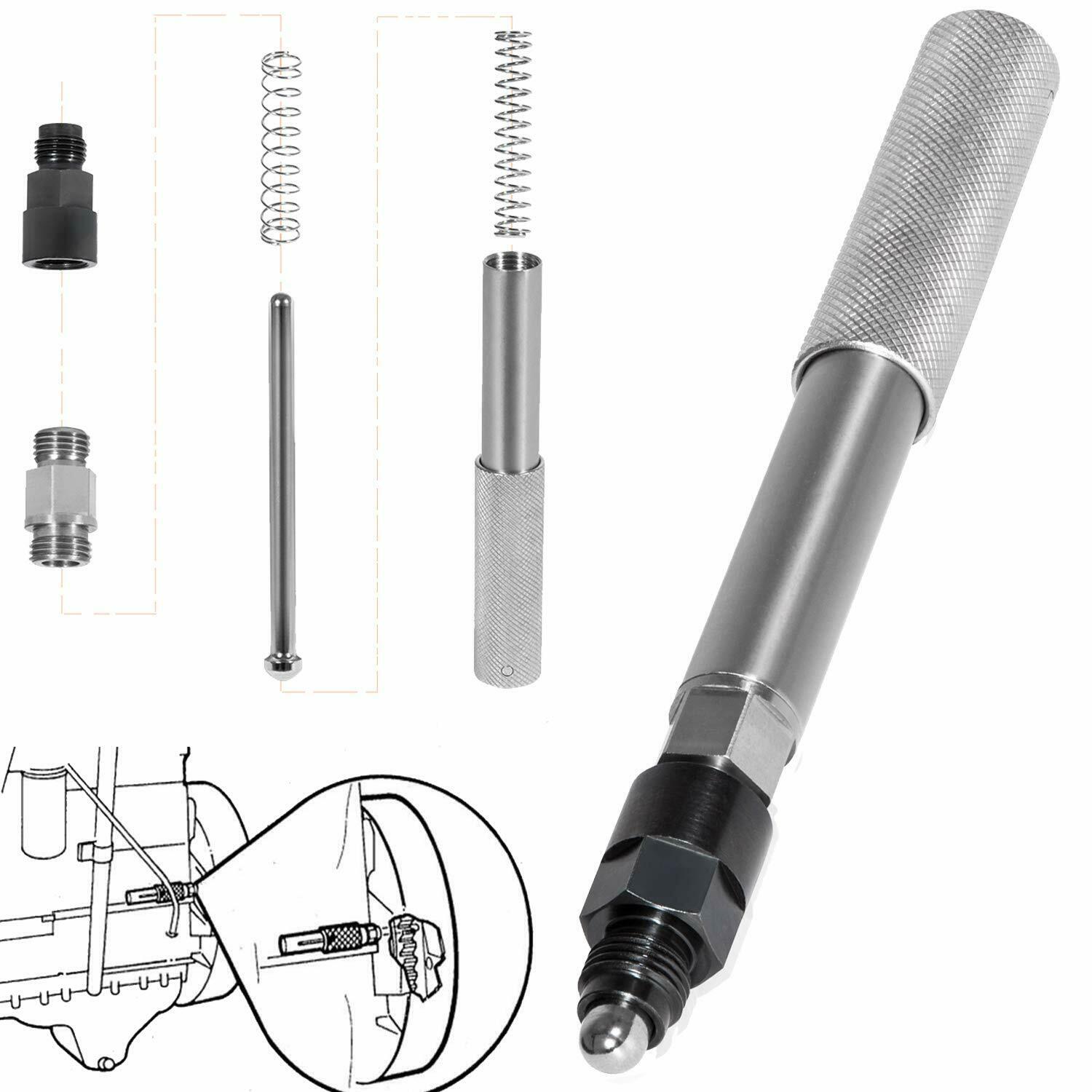

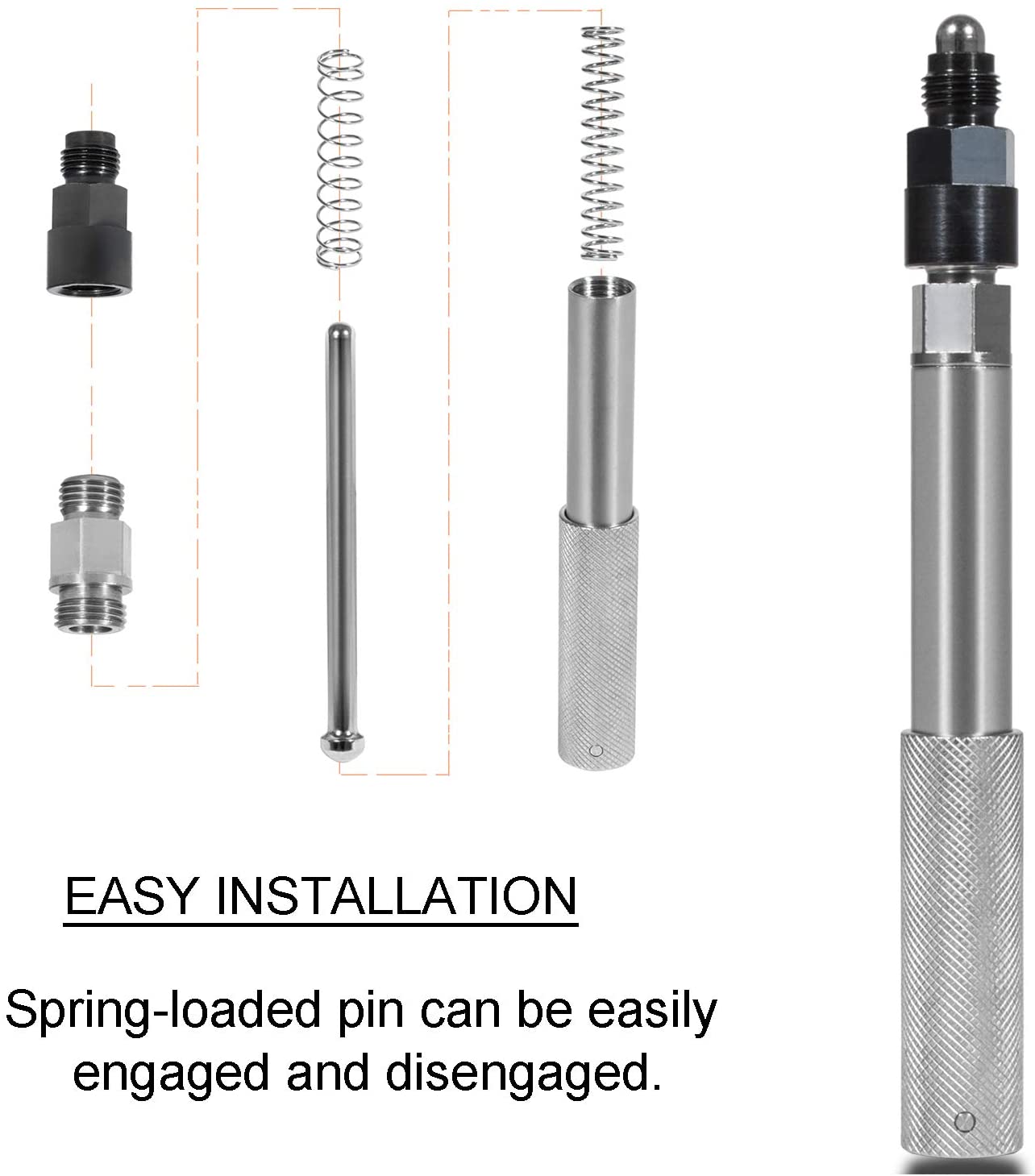

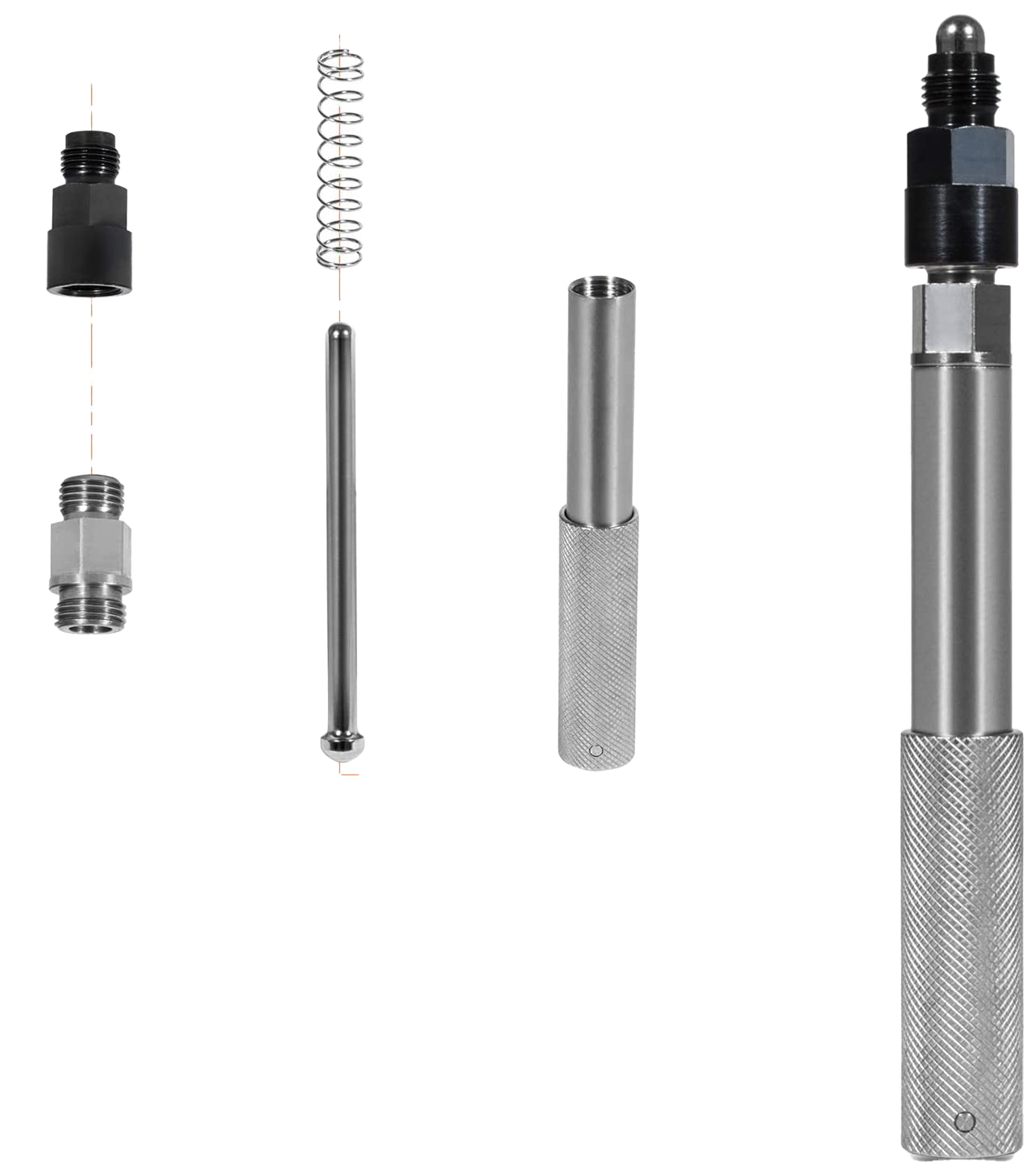

J-42083 Pin de sincronización y adaptador
Funciona en Caterpillar C-7, C-9, C-11, C-13, C-15, C-16, 3179, 3196, 3200, 3300 y 3400.
USAR INSTRUCCIÓN
1. Desmonte el tapón de los orificios de acceso a la distribución lateral izquierdo o derecho.
2. Para instalar, apriete la mano el bloqueo automático J42083 en el orificio de acceso de temporización.

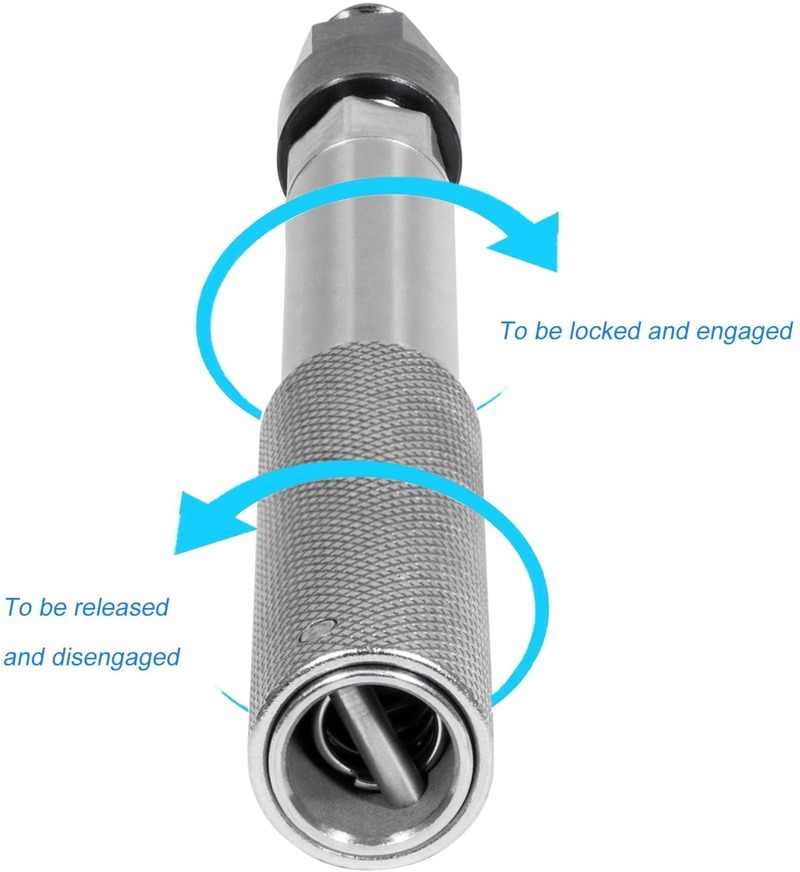

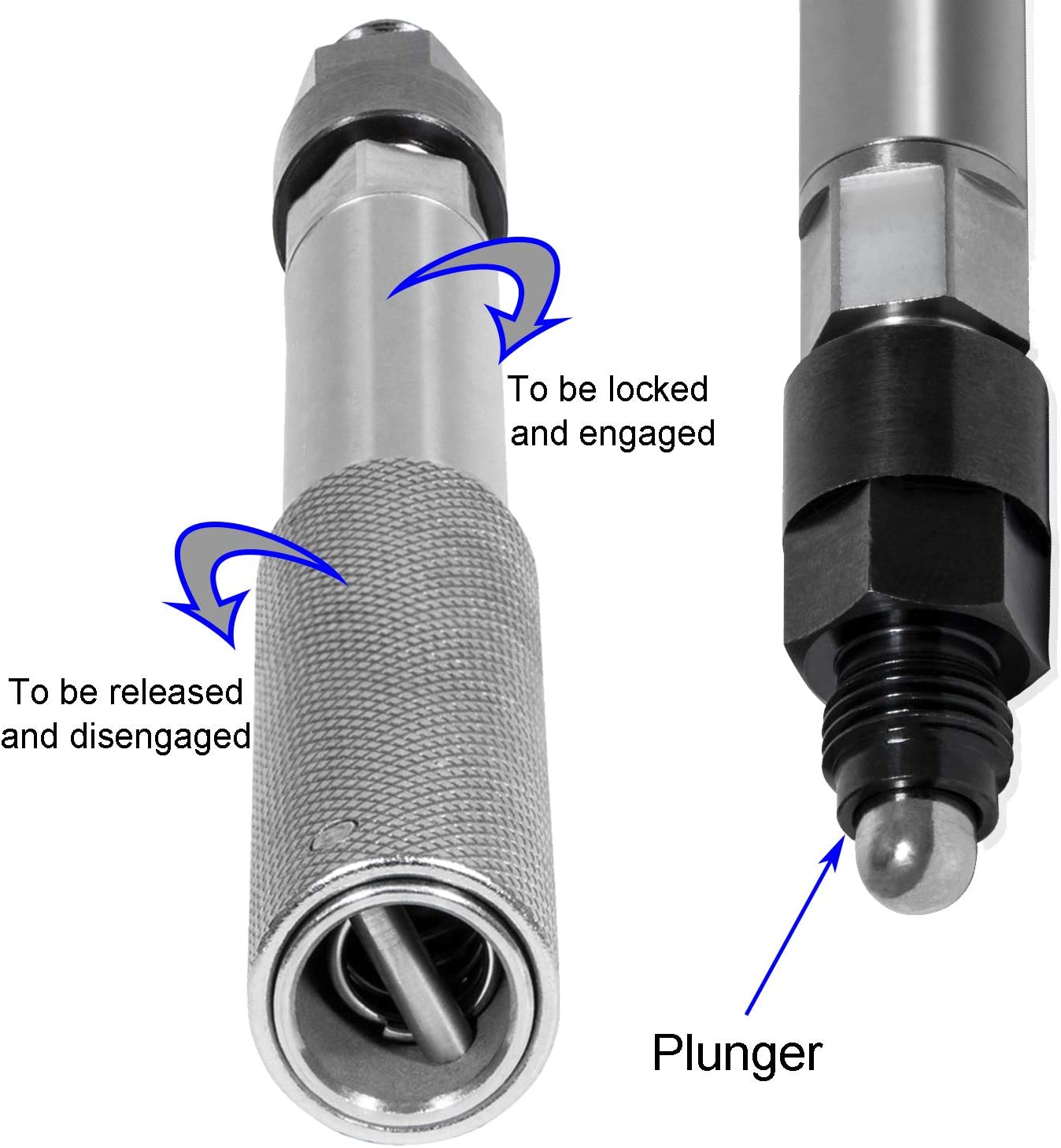

3. Precargue el muelle en el bloqueo automático de sincronización empujando el mango deslizante hacia adelante y gíralo en el sentido de las agujas del reloj para acoplar cualquiera de las dos ranuras de bloqueo.
4. Gira manualmente el motor en dirección de rotación(normalmente en sentido contrario a las agujas del reloj, consulte el Manual de servicio de Caterpillar) hasta que se oiga un sonido de "clic" de aviso.
5. El émbolo automático del pasador de sincronización ahora ha acoplado los orificios de sincronización del volante en la compresión central superior o en el trazo de escape.
6. Para quitarlo, gire el mango deslizante en sentido contrario a las agujas del reloj para liberar la tensión del resorte en el émbolo (si el émbolo no se retrae del volante con una ligera presión, corra el volante hacia adelante y hacia atrás). Desatornille de la carcasa del volante de inercia.9u-7227 herramienta de altura del inyector

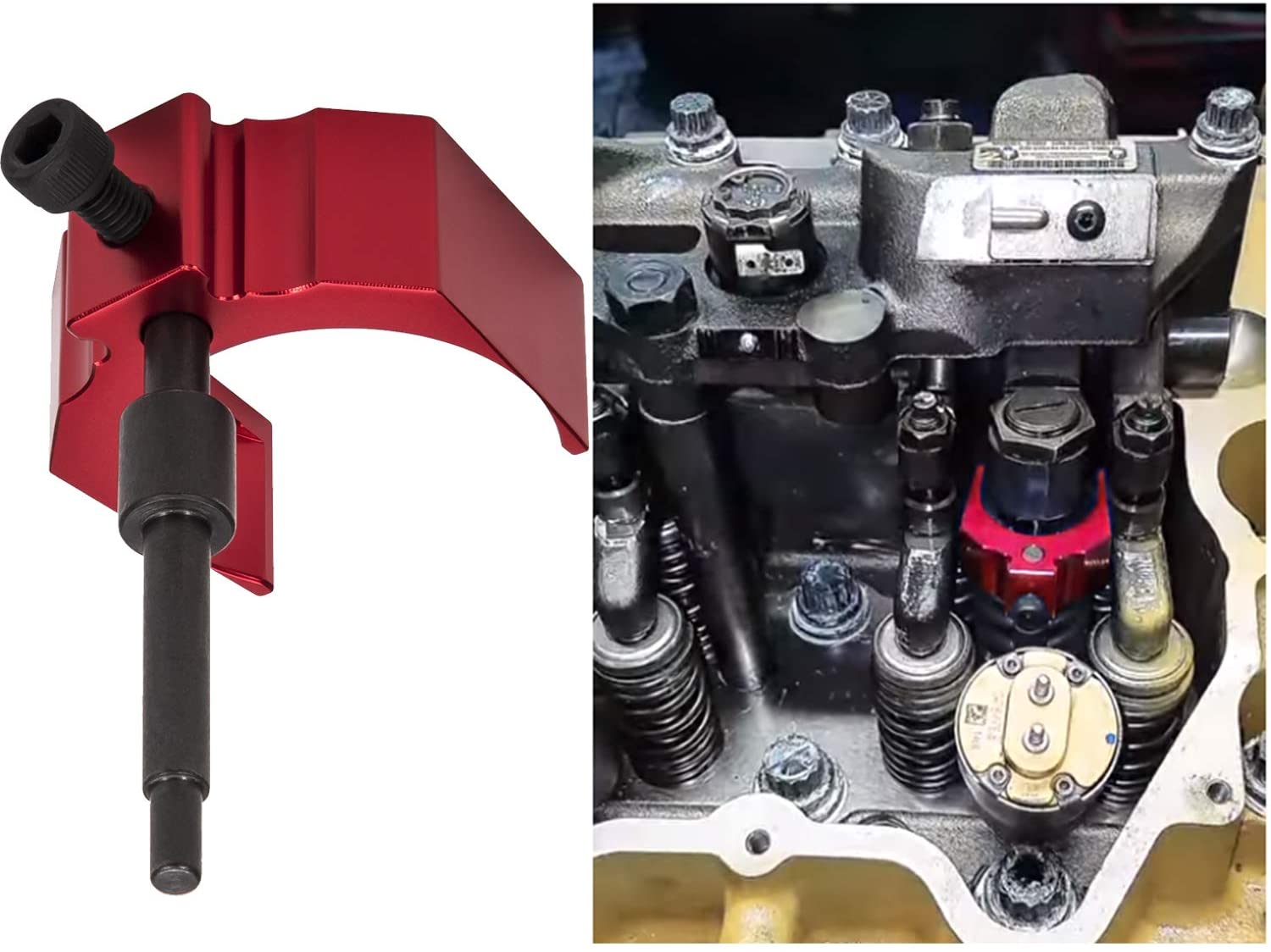

9u-7227 herramienta de altura del inyector
Funciona en Caterpillar 3406E, C-15 y C-16.
USAR INSTRUCCIÓN
1. Cuando termine los ajustes de la válvula a la altura del inyector, puede utilizar la herramienta para ajustar con precisión la altura del inyector a 78,0 ± 0.008 in (3,07 ± 0,01 pulgadas).
Consejo: la dimensión se mide desde la parte superior del inyector de unidad hasta la cornisa mecanizada del cuerpo del inyector de combustible.
2. Apriete la tuerca de seguridad a un par de 100 ± 10 N·m (74 ± 7 lb pies). Enchufe de retención del motor J-38587-A

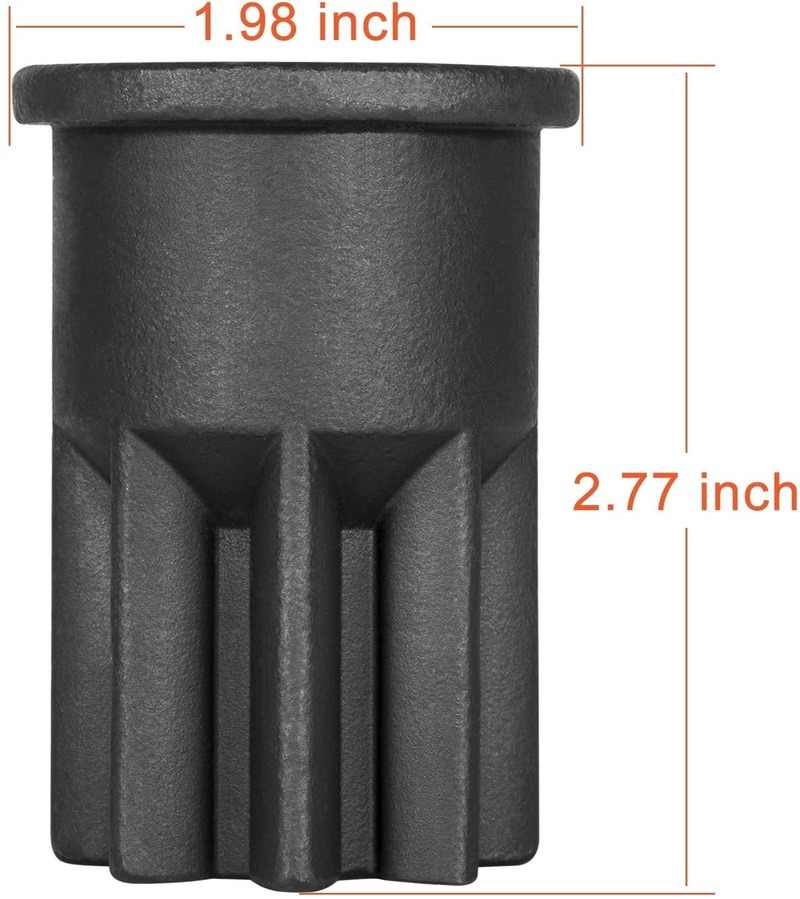

J-38587-A Llave de vaso para motor
Funciona en motores Caterpillar (CAT) serie 3200/3406
Motores C13/C15/C16/3208/3400/3406e/3508/3512/3500 EUI/MUI, Mack E7/E-7 ETEC, etc.
